Hộp Nối Tín Hiệu 4 Cổng Loadcell - Cân Sàn Điện Tử

Hộp nối 4 cell (hay còn gọi là junction box 4 load cell) là một thành phần thiết yếu trong hệ thống cân sàn điện tử, đóng vai trò kết nối và điều chỉnh tín hiệu từ các cảm biến lực (load cell) trước khi truyền về đầu hiển thị cân.

Chức năng chính hộp nối 4 cell

• Kết nối tín hiệu: Hộp nối có 4 đầu vào để kết nối với 4 load cell đặt ở các góc của cân sàn. Nó gom tất cả các tín hiệu điện từ mỗi load cell lại với nhau.
• Điều chỉnh và cân bằng tín hiệu: Mỗi load cell có thể có độ nhạy và điện trở hơi khác nhau. Hộp nối 4 cell được trang bị các biến trở (trimming potentiometers) hoặc điện trở điều chỉnh để cân bằng tín hiệu từ mỗi load cell. Điều này đảm bảo rằng khi vật đặt ở bất kỳ vị trí nào trên mặt cân, giá trị hiển thị vẫn chính xác.
• Bảo vệ tín hiệu: Hộp nối giúp bảo vệ các dây tín hiệu khỏi nhiễu điện từ và các tác động từ môi trường bên ngoài, đảm bảo tín hiệu được truyền ổn định và chính xác.
• Đơn giản hóa việc đấu nối: Thay vì phải đấu nối trực tiếp 4 load cell vào đầu hiển thị (điều này có thể phức tạp và dễ gây lỗi), hộp nối cung cấp một điểm đấu nối trung tâm, giúp việc lắp đặt và bảo trì dễ dàng hơn.

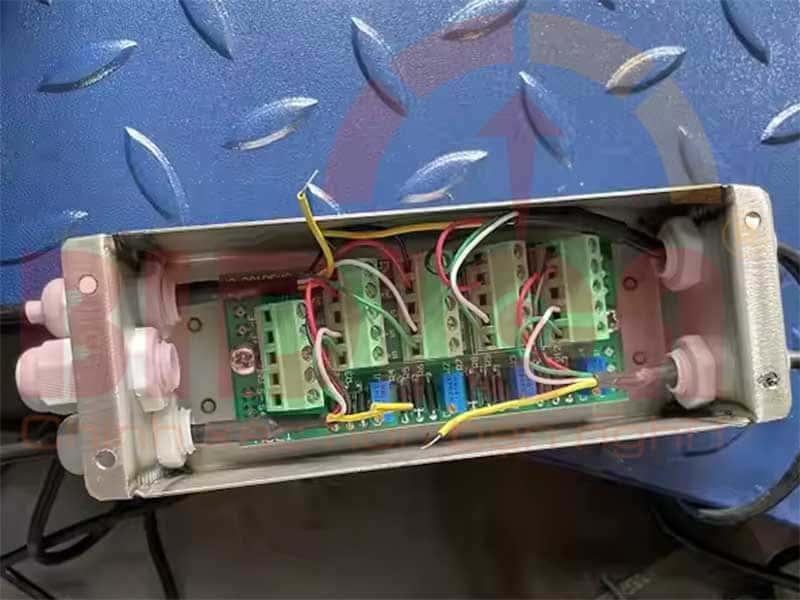

Cấu tạo cơ bản hộp nối 4 port loadcell:

Một hộp nối 4 cell thường có các thành phần sau:

• Vỏ hộp: Thường làm bằng inox, có khả năng chống bụi, chống ẩm IP66
• Bảng mạch điện tử: Bên trong là bảng mạch với các khối đấu nối (terminal blocks) cho từng load cell và một khối đấu nối cho dây tín hiệu đi về đầu hiển thị.
• Biến trở điều chỉnh (Trimming Potentiometers): Mỗi kênh load cell sẽ có một biến trở riêng để tinh chỉnh độ nhạy.
• Đầu nối cáp: Các cổng để luồn và cố định cáp từ load cell và cáp tín hiệu ra.

Lựa chọn hộp nối 4 cell:

Khi lựa chọn hộp nối 4 cell, bạn cần xem xét các yếu tố sau:

• Số lượng load cell: Đảm bảo hộp nối có đủ số kênh cho cân sàn của bạn (ví dụ: 4 kênh cho cân sàn 4 load cell).
• Môi trường làm việc: Chọn hộp nối có cấp bảo vệ IP phù hợp với môi trường (ví dụ: IP67 cho môi trường ẩm ướt, nhiều bụi).
• Chất liệu: Kim loại thường bền hơn và chống nhiễu tốt hơn, trong khi nhựa có thể nhẹ hơn và giá thành thấp hơn.
• Khả năng tương thích: Đảm bảo hộp nối tương thích với loại load cell và đầu hiển thị cân bạn đang sử dụng.

Sơ đồ đấu nối cơ bản:

Mỗi loadcell thường có 4 hoặc 6 dây, với các màu sắc và ký hiệu riêng biệt, phổ biến nhất là:

• EX+ (Excitation+ / V+ / Đỏ): Dây dương nguồn cấp cho loadcell.
• EX- (Excitation- / V- / Đen): Dây âm nguồn cấp cho loadcell.
• SIG+ (Signal+ / O+ / Xanh lá cây): Dây tín hiệu dương từ loadcell.
• SIG- (Signal- / O- / Trắng): Dây tín hiệu âm từ loadcell.
• SHI (Shield / Tím): Dây chống nhiễu (dây nối đất).

Trong hộp nối 4 cổng loadcell, mỗi cặp dây từ 4 loadcell sẽ được nối vào các vị trí tương ứng trên bảng mạch của hộp nối. Sau đó, hộp nối sẽ xuất ra một bộ dây tín hiệu chung (thường là 5 dây: EX+, EX-, SIG+, SIG-, SHI) để kết nối với đầu cân hiển thị.

Lưu ý quan trọng khi đấu nối:

• Đảm bảo đúng cực tính: Nối đúng dây EX+ với EX+, EX- với EX-, SIG+ với SIG+, SIG- với SIG-. Nối sai có thể gây hỏng loadcell hoặc đầu cân.
• Nối dây chống nhiễu (SHI): Dây chống nhiễu (SHI) nên được nối vào vỏ hộp nối và hệ thống tiếp địa để giảm thiểu nhiễu điện từ.
• Tham khảo sơ đồ của nhà sản xuất: Mỗi nhà sản xuất loadcell và hộp nối có thể có quy ước màu dây và sơ đồ đấu nối hơi khác nhau. Luôn ưu tiên tham khảo tài liệu hướng dẫn đi kèm sản phẩm để đảm bảo đấu nối chính xác và an toàn.
• Siết chặt các đầu nối: Đảm bảo tất cả các đầu nối được siết chặt để tránh lỏng lẻo, gây tín hiệu chập chờn hoặc mất kết nối.
