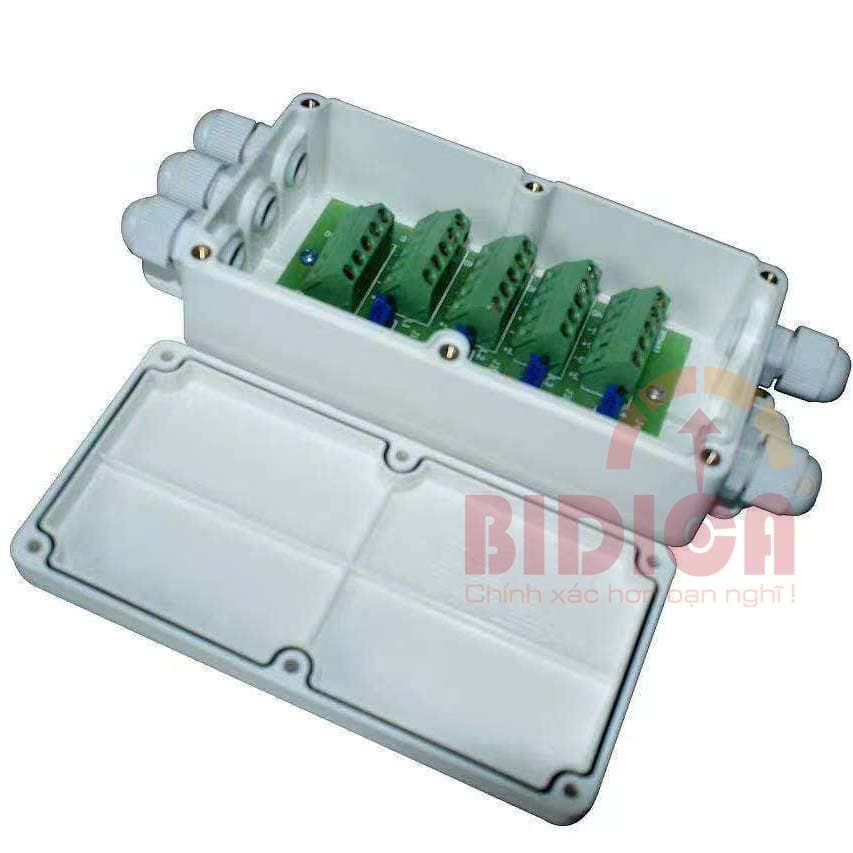

Hộp nối 4 cổng loadcell A5P

Hộp nối loadcell 4 cổng bằng nhựa (thường được gọi là Junction Box hoặc Summer Box) là thiết bị dùng để kết nối và tổng hợp tín hiệu từ 4 cảm biến lực (loadcell) lại thành một tín hiệu duy nhất trước khi truyền đến đầu cân (bộ chỉ thị số).

Đặc điểm chính của hộp nối nhựa 4 cổng:

• Chất liệu: Vỏ hộp được làm từ nhựa ABS hoặc các loại nhựa kỹ thuật khác, giúp giảm chi phí sản xuất, trọng lượng nhẹ và dễ dàng lắp đặt.
• Số cổng: Có 4 cổng đầu vào dành cho 4 loadcell và 1 cổng đầu ra để kết nối với đầu cân.
• Chức năng:
  • Cộng tín hiệu: Tổng hợp tín hiệu điện từ 4 loadcell.
  • Cân bằng tín hiệu: Bên trong hộp thường có các biến trở tinh chỉnh (trim pots) cho phép điều chỉnh độ nhạy của từng loadcell, giúp cân bằng tín hiệu từ các loadcell khác nhau, đảm bảo độ chính xác cho toàn bộ hệ thống cân.
  • Bảo vệ: Bảo vệ các mối nối dây và mạch điện bên trong khỏi các tác động của môi trường như bụi bẩn, độ ẩm.
• Ứng dụng: Thường được sử dụng trong các loại cân bàn, cân sàn, cân kiểm tra, cân đóng bao, hệ thống cân mẻ, và những nơi cần kết nối tối đa 4 loadcell.

Ưu điểm của hộp nối loadcell 4 cổng bằng nhựa

• Giá thành rẻ: So với hộp nối bằng kim loại (inox, hợp kim nhôm), hộp nối nhựa có giá thành thấp hơn đáng kể.
• Nhẹ và dễ lắp đặt: Trọng lượng nhẹ và kích thước nhỏ gọn giúp việc lắp đặt trở nên đơn giản và thuận tiện.
• Khả năng chống thấm, chống ẩm: Nhiều loại hộp nối nhựa được thiết kế đạt tiêu chuẩn IP (ví dụ IP65) để chống tia nước và bụi bẩn, phù hợp với môi trường làm việc thông thường.
• Dễ dàng đấu nối: Các vị trí đấu nối thường được ký hiệu rõ ràng, giúp người dùng dễ dàng kết nối dây từ loadcell và dây ra đầu cân.

Các yếu tố cần lưu ý khi chọn hộp nối loadcell 4 cổng bằng nhựa

• Độ tương thích: Đảm bảo hộp nối tương thích với loại loadcell (4 dây hay 6 dây) và đầu hiển thị cân bạn đang sử dụng.
• Cấp bảo vệ IP: Chọn hộp nối có cấp bảo vệ IP phù hợp với môi trường làm việc. Nếu môi trường ẩm ướt hoặc nhiều bụi, nên chọn hộp có IP cao (ví dụ IP65, IP67).
• Thương hiệu: Các thương hiệu uy tín như Keli, Jadever, VMC, Cas thường cung cấp sản phẩm chất lượng cao và độ bền tốt.
• Khả năng tinh chỉnh: Đảm bảo hộp nối có các biến trở tinh chỉnh để cân bằng tín hiệu hiệu quả.

Sơ đồ đấu nối cơ bản

Mỗi loadcell thường có 4 hoặc 6 dây, với các màu sắc và ký hiệu riêng biệt. Dây tín hiệu từ 4 loadcell sẽ được nối vào các vị trí tương ứng trên bảng mạch của hộp nối. Sau đó, hộp nối sẽ xuất ra một bộ dây tín hiệu chung (thường là 5 dây: EX+, EX-, SIG+, SIG-, SHI) để kết nối với đầu cân hiển thị.

Lưu ý quan trọng khi đấu nối:

• Đảm bảo đúng cực tính (EX+, EX-, SIG+, SIG-). Nối sai có thể gây hỏng loadcell hoặc đầu cân.
• Nối dây chống nhiễu (SHI) vào vỏ hộp nối và hệ thống tiếp địa để giảm thiểu nhiễu điện từ.
• Luôn tham khảo tài liệu hướng dẫn đi kèm sản phẩm của nhà sản xuất để đảm bảo đấu nối chính xác và an toàn.
